1. 產品概述

a.身份證+非接二合一小模組是采用非接觸式 IC 卡技術，通過串口或USB 接口與計算機終端或其它設備連接，用于讀取居民身份證專用芯片內相關信息的專用套件板。

b.通過配套解碼軟件身份證模塊，可將身份證內的數字壓縮相片還原為可視照片，實現完全的“人、證同一性”的認定。

c.身份證閱讀套件板符合 ISO14443（TYPE B）標準。

d. 可以讀寫符合 ISO14443（Type A）標準的非接觸卡，例如IC卡、CPU卡、M1卡等。

e. 身份證+非接二合一小模組尺寸小，便于安裝，提供開放的應用程序接口(API)，供系統集成進行二次開發。

f. 支持多種通信通道可根據不同場合選擇，個性化，不同功能模塊可根據需求自由組合使用。

身份證閱讀器模組在自助服務終端相關行業應用：

● 安卓手持智能終端，集成身份證閱讀器模塊更加便利；

● 邊檢部門自助服務終端驗證身份證；

● 車站、民航自助售票機讀取信息信息；

● 機場自助值機驗證身份證真假；

● 就醫自助服務終端、掛號交費一卡通錄入身份證信息；

● 民航自助售票機讀取信息信息；

● 銀行填單機，客戶可自主進行開戶及辦理業務；

● 社保自助服務終端，市民可以自助完成操作；

● 自助售貨機驗證未成年人與否；

● 單位從業人員自助登記系統錄入身份證信息；

● 社區養老服務終端；

● 自助售貨機驗證未成年人與否；

● 避孕套自助售貨機，讓使用者沒有隱私煩惱；

二次開發支持：

Android：提供DEMO和相片解碼，可提供測試的apk；（支持高版本targetSdkVersion>23）

Windows：支持C#、C++、C、Delphi、Java，VC，VB，PB等語言二次開發；（支持64位開發庫）

BS開發：支持JSP、PHP、ASP、HTML、ASPX等WEB語言的二次開發，提供網頁瀏覽器的DEMO；

Linux：支持（支持Linux相片解碼）

單片機ARM等：（提供開發協議）

國產系統：支持麒麟、統信等國產操作系統網頁開發使用。

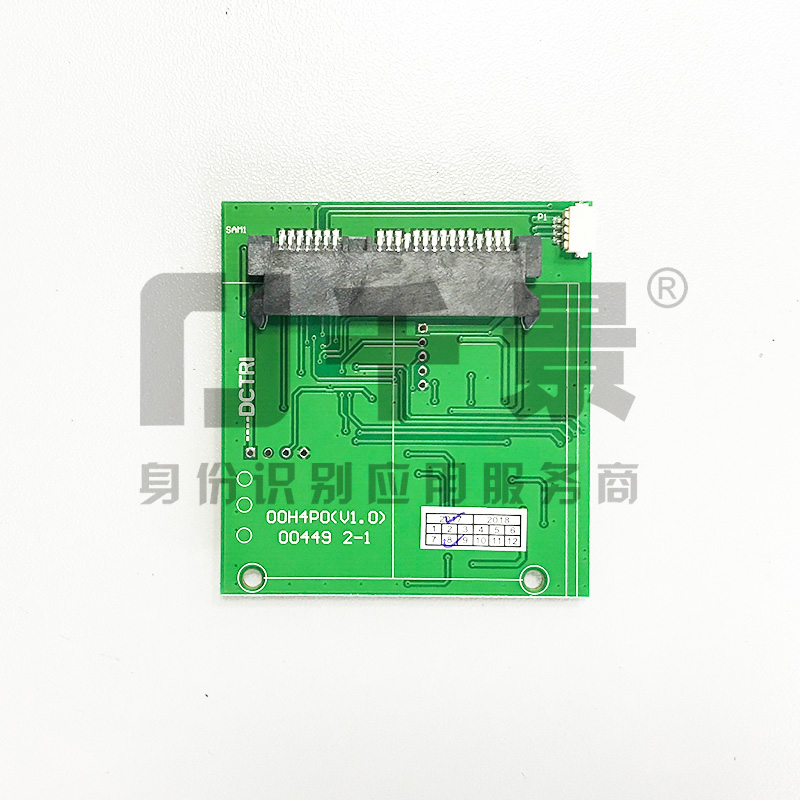

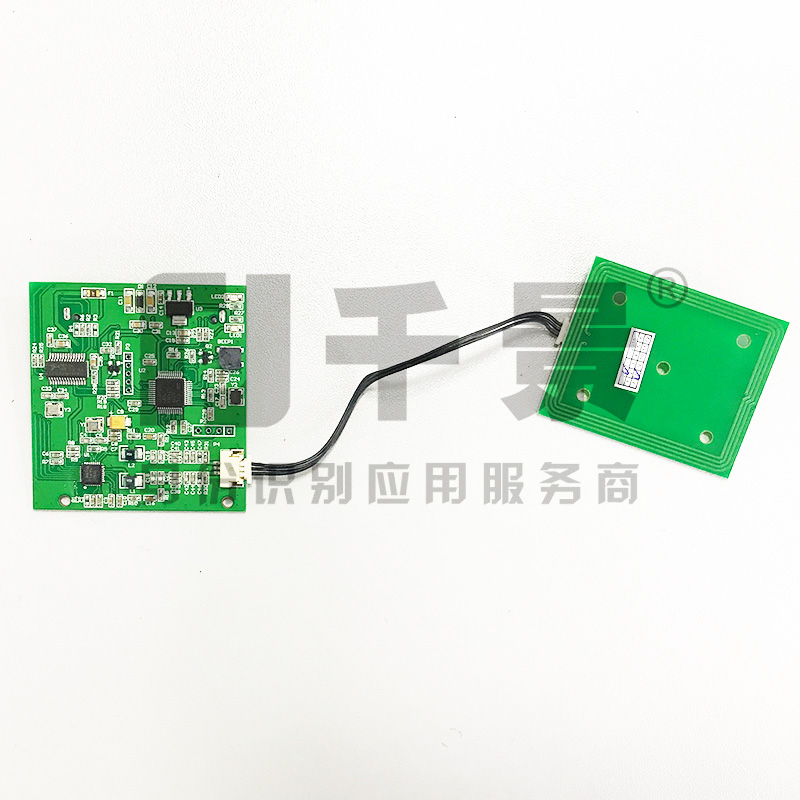

千景二合一身份證小模組反面圖

2. 功能介紹

采用非接觸式 IC 卡技術，通過串口或USB 接口與計算機或其他設備連接，配套使用定制的閱讀軟件，如“居民身份證閱讀軟件”及規范的操作即可讀取居民身份證信息。

3.技術指標

1、符合居民身份證閱讀器通用技術要求，可以讀取符合 ISO14443（Type B）標準的非接觸卡，并可以讀寫符合 ISO14443（Type A）標準的非接觸卡；

2、工作頻率：13.56 MHz±7kHz；

3、天線能量輸出：

A：天線表面磁場強度（Hmax）≤7.5A/m rms；

B：天線表面法線方向 5cm 處電磁場強度（Hmin）≥1.5A/m rms；

4、通信接口：USB HID 無驅通訊（可改  USB 有驅、TTL、RS232 通訊）；

5、電源：USB供電，DC5V/500mA(±5%)；

6、閱讀距離：0-4cm；

7、閱讀時間：<1s；

8、適用于 WIN98/2003/XP/WIN7/WIN8/WIN9/WIN10/Android/Linux平臺；提供各平臺開發 SDK和通信協議；

9、供電：DC5V—220mA，具有電源自動保護設計；

10、平均無故障工作時間（MTBF）：大于 5000 小時；

11、使用環境：

A：工作溫度：0℃～50℃；

B：相對濕度：20%～90%RH；

C：大氣壓力：60KPa～110 Kpa；

4. 型號說明

1）標準件說明

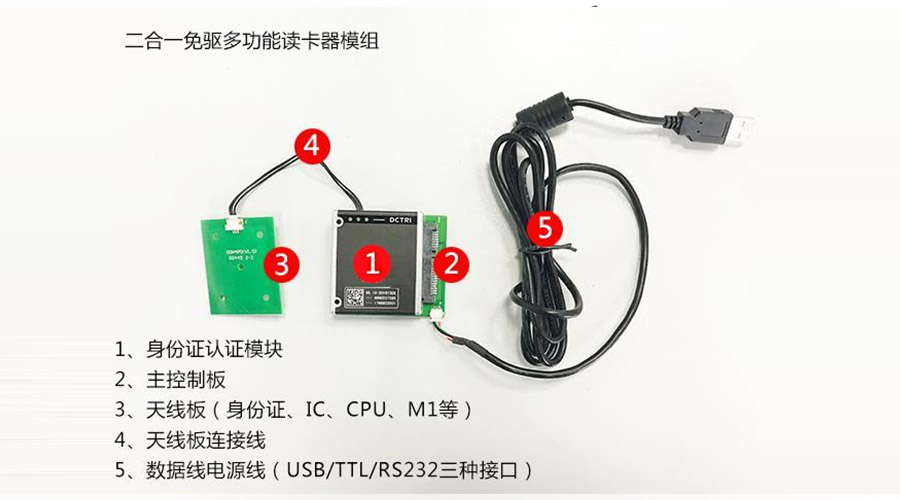

名稱數量說明備注

公安部模塊1對身份證信息安全進行驗證標配

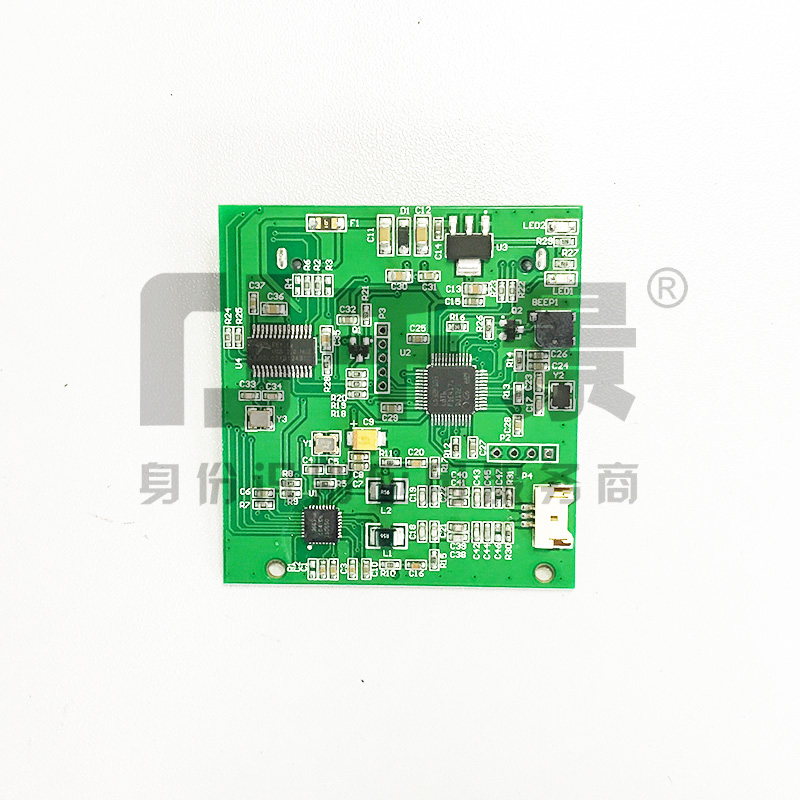

控制板1MCU 主控部分，對信息進行處理標配

天線板1刷身份證區域，感應身份證信號和TypeA卡標配

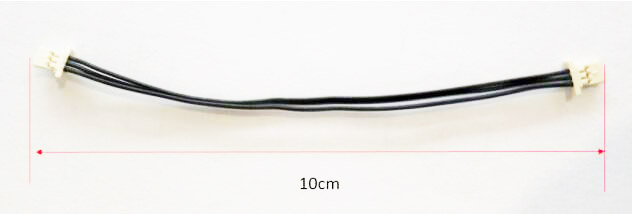

天線板連接線1非接天線連接線，超薄 3PIN 間距1.25MM 同向 L=10cm標配

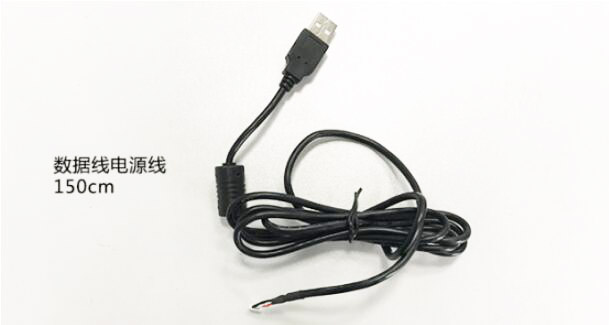

數據線電源線1 150CM（USB HID,RS232,TTL三種接口可選）標配

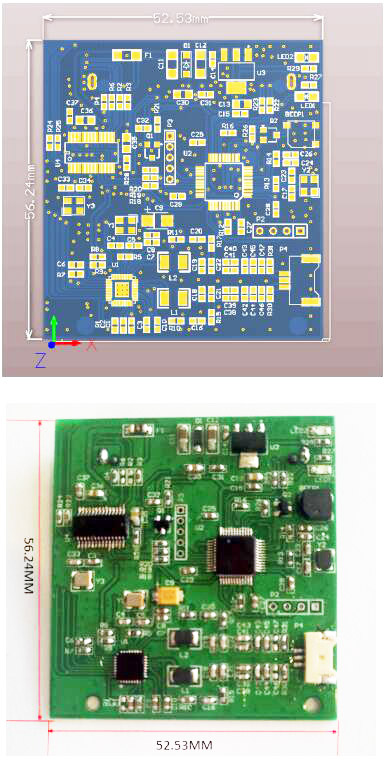

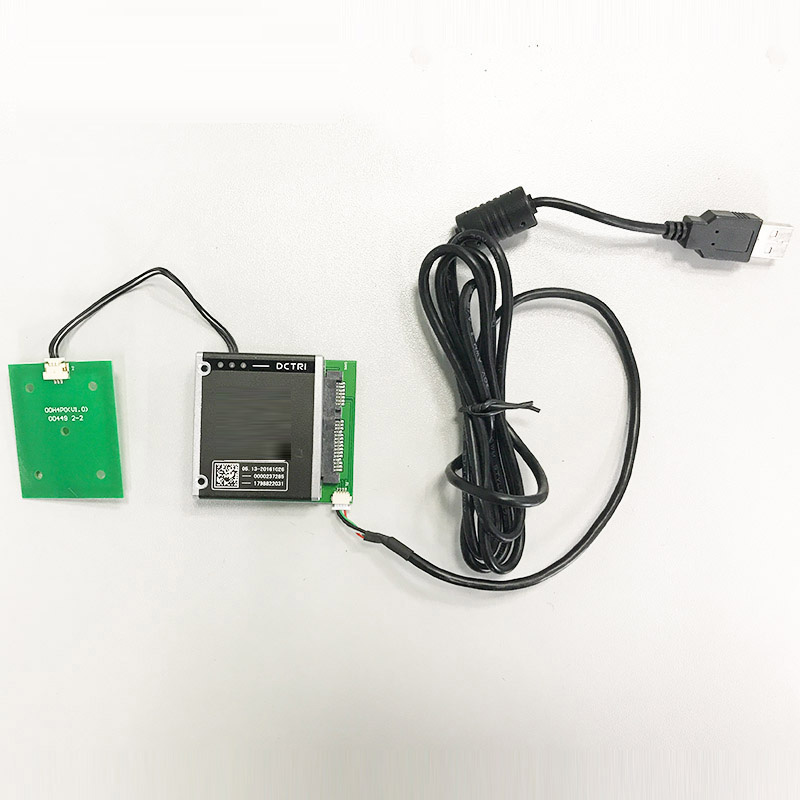

公安部小模塊圖     模塊尺寸：52*49*10 mm  孔位距離：40 mm

如需要其他尺寸天線板，可以根據實際需求，批量定制。

7. 使用注意事項

身份證閱讀器小模組是標準的信息化電子設備，應按照正確的操作方法使用該設備，若使用不當會造成身份證模塊不能正常工作或損壞設備，為避免不必要的損失，請在使用前詳細閱讀并特別注意以下事項：

● 請小心輕放。嚴禁劇烈震動與撞擊，避免對硬盤造成不必要的損壞。

● 在連接或取消與其他設備連接時，請將電源關閉，當模塊正在工作時，請勿隨意移動或跌落。

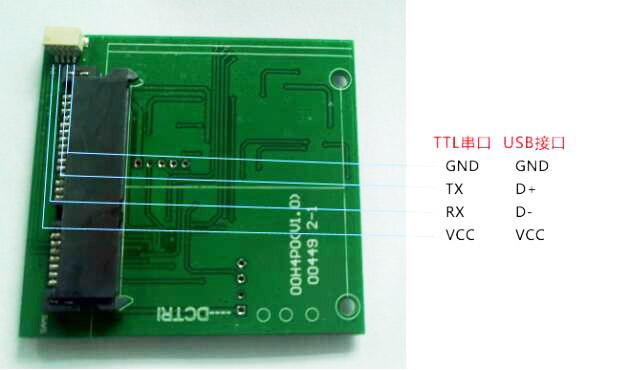

● 請按正確線序連接設備。線序連接錯誤會燒毀主板和公安部模塊。

● 請勿使套件板受到浸泡、雨淋，長時間不使用時，請包裝好，防止灰塵進入機器內。

● 該產品在壽命終止需報廢處理時，應遵守國家及所在地方的法律法規要求，進行安全、環保處置。解剖產品分類回收，亦可交經銷商或我單位聯系統一處理。

● 為 A 級產品，在生活環境中，該產品可能會造成無線電干擾。在這種情況下，可能需要用戶對其干擾采取切實可行的措施。

（*由于產品升級或其他原因，身份證+非接身份證閱讀器小模組產品實際參數有可能變更，以實際產品為準。本文中的所有陳述、信息和建議也不構成任何明示或暗示的擔保）
